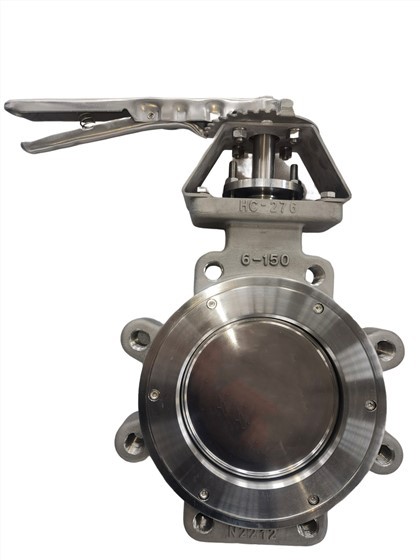

Sraith Comhla Féileacán Ardfheidhmíochta 5000

Suíochán neamh-chomhbhrúite agus diosca ag druidim linn.

Diosca i suíomh dlúth, gan brú líne.

Diosca i suíomh dlúth, brú líne curtha i bhfeidhm ó in aghaidh an tsrutha.

Diosca i suíomh dlúth, brú líne curtha i bhfeidhm ó le sruth.

Cearnóg

Square valve-to-operator connection applied t o ISO5211 pneumatic actuators and electic a ctuactors 2"-28" default connection as square, key type is available. 28"-60" default connecti on is KEY type.

GRAND FLANGE

Cuirtear an t-ualach i bhfeidhm i gcoinne an fhaireog pacála chun sceitheadh ​​seachtrach a chosc. Go hiomlán inchoigeartaithe.

PACÁISTIÚ

Suíochán Bog: Cuireann dearadh Chevron TFE cosc ​​ar sceitheadh ​​seachtrach muineál comhla go dtí brú tástála bhlaosc hiodrostatach ASME iomlán (150 faoin gcéad de CWP) Suíochán Miotail: Is iad na hábhair choitianta TFE ar feadh suas le 232 cneasaithe agus Graphite ar feadh suas le 482 céim .

Sábháilte ó dhóiteán: Is graifít ábhar coitianta.

Fáinne dingeacha

Banna cruach dhosmálta dingthe idir an comhlacht comhla agus an fáinne coinneála le scriúnna socraithe chun an glas a chur air agus an fáinne coinneála ina shuíomh ar an gcomhla.

bioráin dingeacha

Cuir ceangal meicniúil dearfach ar fáil don seafta diosca.

STOP RANG-TAISTEAL

Cuireann sé cosc ​​ar an diosca rothlú isteach sa cheathrú mícheart

SET scriúnna

Déanann scriúnna pointe cón fáinne ding amach chun an coimeádán suíocháin a ghlasáil in áit ar an méid 30? comhla.

Fáinne coimeádta

Coinníonn suíochán sa chomhla. Is é an bailchríoch dromchla caighdeánach ná 125 go 200 AARH agus tá sé ag luí leis na dearaí caighdeánacha gaiscéid agus gaiscéid créachta bíseach. Tá trastomhas lasmuigh cuasaithe laistigh de dhromchla séalaithe an gasket chun sceitheadh ​​seachtrach a chosc.

Séid Amach seafta Cruthúnas

'Solid shaft provides alignment and rigid supp ort for disc. 17-4PH and 316 materials are av ailable.

GLANDAÍ PACÁISTIÚ

-Páirt ar leith ón bhfeire gland, ag cur cosc ​​ar u dáileadh ualaigh cothroma in aghaidh na pacála.

IMEACHTAÍ

Suíochán Bog: Os cionn agus faoi bhun an diosca, bí -tá na sciatháin de dhearadh ilchodach: PTFE nasctha le-fháinne créachta filiméid ghloine eapocsa.

Úsáidte chun seafta a ailíniú, le cumas ard, íseal againn, agus comhéifeacht frithchuimilte íseal. Suíochán miotail: Os cionn agus faoi bhun an diosca, tá cluaise de dhearadh ilchodach: 316 bannaithe le fáinne créachta Dupont PTFE, a úsáidtear chun sh aft a ailíniú, le toilleadh ard, caitheamh íseal, agus fricti íseal ar chomhéifeacht.Dóiteáin-sábháilte: araon thuas agus faoi bhun an diosca, a bheith arings dearadh ilchodach: 316 nasctha le fáinne créachta Dupont PTFE. Úsáidtear é chun sha ft a ailíniú, le cumas ard, caitheamh íseal, agus comhéifeacht frithchuimilte íseal

COMHLACHT

ASME B16.34 dearadh i bhfoirm sliseog nó lug.

DISC

Suíochán Bog: imeall sféarúil gan bhriseadh 360 céim le haghaidh séalaithe. Tá an phróifíl deartha le haghaidh sreafa uasta agus rialú céatadáin comhionann.

SEÁN

Soft Seat: Patented bi-directional seat with e ■ncapsulated elastomeric o-ring core for resilie ncy. Common seat materials include TFE, RT FE and UHMWPE.

Suíochán Miotail: Suíochán miotail paitinnithe le fáinne ais miotail-aníos.

Dóiteáin{0}}sábháilte: Comhartha suíocháin bhog déthreomhaireachta paitinnithe do nialas-sceitheadh ​​​​i ngnáthoibriú agus-go-róin miotail tar éis dóiteáin, ag comhlíonadh sonraíochtaí tionscal eeding orexc jfc-sábháilte?
