Comhlaí Féileacán Ardfheidhmíochta

2.0 RÉAMHRÁ

2.1 Comhcheanglaíonn comhla féileacán ardfheidhmíochta SRAITH 5000 na buntáistí a bhaineann le comhlaí liathróid cineál trunnion le hoibriú éasca, meáchan éadrom, agus costas íseal comhlaí féileacán. Tá dearadh bunúsach amháin oiriúnach do raon leathan seirbhísí, lena n-áirítear ocsaigin, clóirín, sourgas, bhfolús, agus iarratais gaile.

2.2 ÁIREAMH AR GNÉITHE:

2.2.1 Múchadh daingean mboilgeog ar fáil ar fud raon leathan coinníollacha oibriúcháin.

2.2.2 Oiriúnach do sheirbhísí modhnaithe agus ar / as, tá an comhla féileacán SRAITH 5000 uathoibrithe go héasca le do rogha oibreoirí láimhe, gníomhaithe leictreacha agus aeroibrithe, suiteoirí agus rialtáin.

2.2.3 Stad taistil sheachtrach chun róthaisteal diosca a chosc agus é á oscailt agus á dhúnadh.

2.2.4 Aghaidheanna séalaithe gasket gan bhriseadh.

2.2.5 Comhlacht muineál leathnaithe chun imréiteach inslithe píopa 60mm a sholáthar.

2.2.6 Dearadh comhlacht bun dall suas go dtí DN 300.

2.2.7 Séala imthacaí chun imthacaí a chosaint ó dhul isteach na gcáithníní.

2.3Tá faisnéis bhreise faoi chomhlaí féileacán 5000 SRAITH TIPBV-lena n-áirítear sonraí feidhmchláir, sonraíochtaí innealtóireachta, agus roghnú actuator ar fáil ó do dháileoir TIPBV nó d'ionadaí díolacháin.

>MÉID:Méid na comhla m.sh. DN 150

>AICME:Rátáil brú na feire cúplála

>COMHLACHT:Grád ábhair coinneála coirp/suíochán m.sh. WCB, CF8M etc.

>Diosca:Grád diosca an ábhair m.sh. CF8M

>STEM:Grád ábhair an ghais eg 17-4PH

>SEAT:Ábhar na suíochán m.sh. R{0}}PTFE

>DEARADH:Caighdeán dearadh tagartha comhla

>FIG:Uimhir chlib comhla nó ionstraim arna soláthar ag an gcustaiméir

>RÁTÁIL:Raon teochta comhla is infheidhme

4.0 STÁTÁIL

4.1The SERIES 5000 valve is designed to be mounted between EN, DIN and JIS flanges. When the valve is open, the disc will extend into the pipe on both sides of the valve 一 further on the body side than the seat retainer side of the valve. Piping must be large enough to allow the disc to clear the pipe. Table 1 shows the minimum pipe ID allowable.

Tábla 1:TRÁCHTAIRE ISTEACH ÍOSTA DEN Píobán LEIS AN IMÉIREACHT MHOLTA

comhlaAitheantas Píobáin Íosta (mm)

Méid PN10 PN16 PN25 PN40

AIRE

Má tá an hanla nó an t-oibreoir bainte, ná rothlaigh an diosca níos faide ná an t-ionad iomlán oscailte nó dúnta -d'fhéadfadh sé seo damáiste a dhéanamh do dhromchlaí séalaithe.

NÓTA:SRAITH Tá 5000 comhlaí

equipped with external travel stops to prevent disc over-travel. The valve is opened by turning counter clockwise, closed by turning clockwise. The double "D" flats or keyway at the top of the stem is parallel to the disc edge.

5.0 COTHABHÁIL

5.1Ba cheart réamhchúraimí réasúnta a ghlacadh sula dtosaíonn tú ag obair ar an gcomhla. Ba chóir éadaí cosanta, mar a éilíonn an sreabhán líne sonrach, a chaitheamh.

5.2D'fhéadfadh dearadh eccentric an SRAITH 5000 ligean do bhrú líne an chomhla a oscailt mura bhfuil an láimhseáil / actuator in áit agus an chomhla faoi bhrú.

RABHADH

Ná brú ar an líne gan oibreoir suite ar an gcomhla.

5.3Caithfidh an comhla TIPBV SRAITH 5000 a bheith sa suíomh dúnta chun é a bhaint as an líne.

5.4Níl stad taistil sheachtrach le haghaidh suíomh diosca. Cuireann stad taistil cosc ​​ar thaisteal an diosca agus é á oscailt agus á dhúnadh. Má tá gluaiseacht an diosca srianta ag an stad taistil, tá ró-thaisteal ar an diosca.

AIRE

Agus an comhla á láimhseáil, ba chóir a bheith cúramach gan imeall an diosca nó an suíochán a scratáil.

5.5Cuir tús leis an obair ar fad ar chomhla atá bainte den líne tríd an gcomhla a ghlanadh, ag baint aon ghrean nó scála.

Sula mbainfidh tú an láimhseáil nó an actuator as an gcomhla, nó sula mbaintear an coimeádán suíocháin as comhla atá i seirbhís deireadh marbh, dún an comhla agus díbrúigh an líne.

Ná brú ar an líne gan oibreoir suite ar an gcomhla.

5.6Tá suíocháin athsholáthair, rónta agus páirteanna eile ar fáil ó dháileoirí údaraithe. Déan teagmháil le do dháileoir nó ionadaí díolacháin chun sonraí a fháil faoin bpraghas agus faoin seachadadh.

5.7Nuair a úsáidtear píopa a bhfuil a ID níos lú ná an trastomhas istigh íosta molta de phíobán le imréiteach leordhóthanach, ba chóir chamfer de 45 céim a sholáthar ar deireadh an phíobáin ionas go nglanann sé an diosca.

6.0 ATHCHÓIRIÚ SUÍOMH

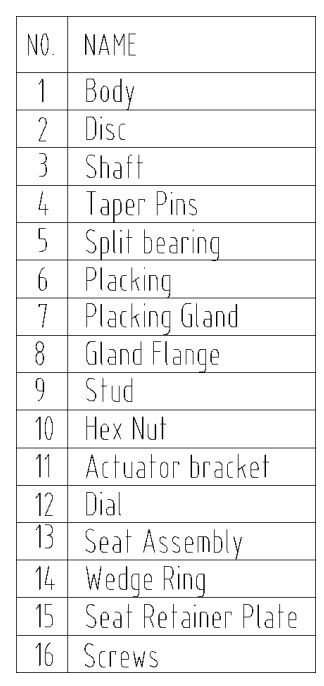

6.1 Féach Fíor 1 le haghaidh páirteanna a shainaithint.

6.2 Leis an DISC (2) sa suíomh dúnta, bain an comhla as an líne.

6.3 Leag an comhla síos leis an DISC (2) sa suíomh dúnta agus an taobh coinneála suíocháin os comhair suas.

6.4 Bain na scriúnna PLÁTA RETAINER (16).

6.5 Carefully clean the seat area in the BODY ⑴ and SEAT RETAINER (15).

Bain an t-ábhar eachtrach, salachar, srl. Seiceáil an áit suí diosca le haghaidh leasacháin nó scratches.

6.6 With the DISC ⑵ is in the CLOSED position, place the new SEAT (13) on DISC (2), carefully centering it in the recess in the BODY (1).

6.7 Cuir go cúramach an COBHÁLÁN SUÍOMH (16) in áit ar bharr SEAT (13).

Déan na snáitheanna a ramhar go héadrom agus suiteáil na scriúnna PLÁTA RETAINER (16).

7.0 COigeartuithe RÉIMSE

Stem Seal Leakage 一 Should leakage occur at the stem seals, it may be stopped by retightening the GLAND NUTS (10) to the values.

TABHAIR FAOI DEARA: Mura féidir an sceitheadh ​​a stopadh tríd an ngníomh seo, beidh gá leis na rónta gais a athsholáthar.

8.0 FIGIÚIRÍ

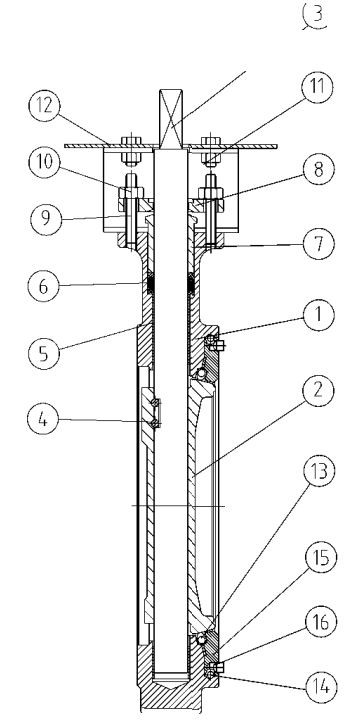

Fíor 1: DN 65-DN 300
