Lámhleabhar teicniúil comhla féileacán cóimhiotail tíotáiniam Lotoke

Titanium equipment is often used in severe corrosive environments encountered in the chemical processing industries.Titanium has been considered an exotic "wonder metal" by many. This was particularly true in reference to castings.However, increasing demands and rapidly advancing technology have permitted titanium castings to be commercially available at an economical cost. The combination of its cost, strength, corrosion resistance, and service life in very demanding corrosive environments suggest its selection in applications where titanium castings have never been considered in the past.

Is féidir teilgin tíotáiniam a mheaisíniú chomh héasca le steels dhosmálta trí chleachtais agus nósanna imeachta seanbhunaithe a leanúint. Tá tíotáiniam níos lú seans maith le hardening oibre ná steels dhosmálta austenític ach tá seoltacht teasa íseal aige, rud a fhágann go bhfuil teochtaí níos airde ar thús cadhnaíochta an uirlis. Dá bhrí sin, tá saol uirlis sách gearr. Soláthróidh eolas agus tuiscint bhunúsach ar nósanna imeachta meaisínithe in éineacht le beagán cleachtais torthaí sásúla. Ní mór a bheith cúramach sliseanna an-mhín a íoslaghdú ós rud é go bhfuil siad pireafórach (is é sin, go bhféadfadh siad adhaint go spontáineach i láthair an aeir).

Anyone capable of welding stainless steels can weld titanium as long as certain precautions are observed. These include: an inert gas welding process; protection from the atmosphere; and non-coated electrodes. Titanium, being a reactive metal, has an extremely high affinity for oxygen and nitrogen (it acts as a blotter for these elements) and absorption of even small quantities of these elements will embrittle a weld severely. Though titanium is easily welded, the "secret" of welding is cleanliness and ingenuity exercised in protecting the weldment from the atmosphere. A guide to indicate the acceptability of a titanium weldment is its color. A silvery appearance is indicative of a well protected, ductile weldment; a straw or light yellow through light blue color signals a slight amount of contamination, but normally an insufficient quantity to be damaging; and a dark blue through purple or the formation of a white powdery substance indicates contamination to the extent of serious embrittlement.

Tá tíotáiniam CP infheicthe go héasca ag baint úsáide as próisis GTAW (táthú stua tungstain gáis) nó TIG (gás támh tungstain) má chuirtear sciath leordhóthanach ar fáil ag baint úsáide as gás támh íon (argón nó héiliam). Moltar sciath rianaithe a úsáid. Ní mór tíotáiniam a bheith saor ó ola, ramhar nó éillithe eile roimh táthú. Níl teas réamhthéamh nó postála ag teastáil. Is féidir táthú frithchuimilte, táthú léasair, táthú friotaíochta, táthú stua plasma, táthú beam leictreon, agus nascáil idirleata a úsáid freisin.

Tá neart teanntachta ag tíotáiniam íon tráchtála ó 275 go 590 MPa, agus déantar an neart seo a rialú go príomha trí ábhar ocsaigine agus ábhar iarainn. Dá airde an t-ábhar ocsaigine agus iarainn, is airde an neart. Faoi láthair táimid ag táirgeadh cóimhiotail tíotáiniam éagsúla ó Ti-3A1-2.5V le neart teanntachta de 620 MPa, go Ti-15Mo-5Zr-3AI ​​le neart teanntachta de 1250 MPa.

(Tensile strengths listed above are TIPBV's specified minimum values.)Fig.1 shows the tensile strength and yield strength of commercially pure titanium and various titanium alloys and Table 1 shows the tensile characteristics of commercially pure titanium and representative titanium alloys. The specific strength of titanium alloy is superior to other metallic materials in the temperature range up to 600ûC. (Fig. 2)

Commercially pure titanium is stable for use in the temperature range up to approximately 300ûC due to its specific strength, creep resistance, and other properties. On the other hand, titanium alloys exhibit high strength in the temperature range up to approximately 500ûC. (Fig. 3)

Ní éiríonn tíotáiniam íon tráchtála ná cóimhiotail tíotáiniam brittle fiú ag teochtaí an-íseal. Go háirithe, is féidir tíotáiniam íon tráchtála agus Ti-5A1-2.5Sn EL1 a úsáid fiú ag 4.2 K (-269 céim). (Fig. 4)

Tá an neart tuirse (107 timthriall) thart ar comhionann le 50 faoin gcéad den neart teanntachta, agus ní chuireann táthú laghdú suntasach ar neart tuirse. (Fíor 5 agus 6) Ina theannta sin, fiú amháin in uisce na farraige, ní léiríonn cóimhiotail tíotáiniam agus tíotáiniam íon ó thaobh tráchtála de laghdú beagnach ar neart tuirse.

Tá raon cruas briste cóimhiotail tíotáiniam ó 28 go 108MPa.m1/2 agus tá sé i gcomhghaol diúltach le neart toraidh teanntachta. Braitheann toughness briste ar mhicreastruchtúr, agus mar sin tá toughness briste níos airde in ábhair le struchtúir aigéadacha.

Déantar tíotáiniam a fhoirmiú go héasca ag teocht an tseomra, ag baint úsáide as teicnící agus trealamh atá oiriúnach do chruach. Nuair a bheidh paraiméadair chearta bunaithe, is féidir lamháltais cosúil leis na cinn is féidir a bhaint amach le cruach dhosmálta le tíotáiniam agus a chóimhiotail. Trí fhachtóir a dhéanann foirmiú tíotáiniam beagán difriúil ó fhoirmiú miotail eile.

1. Féadfaidh insínteacht teocht an tseomra tíotáiniam, arna thomhas ag fadú aonfhoirmeach, a bheith níos lú ná sin de mhiotail struchtúracha choitianta eile. Ciallaíonn sé seo go bhféadfadh gathanna lúbtha níos flaithiúla a bheith ag teastáil ó tíotáiniam agus go bhfuil foirmiúlacht stráice níos ísle aige.

2. Tá modúl leaisteachas tíotáiniam thart ar leath de chruach. Tá sé seo ina chúis le ais earrach suntasach tar éis tíotáiniam a fhoirmiú nach mór cúiteamh a dhéanamh as.

3. Tá claonadh galing tíotáiniam níos mó ná sin de chruach dhosmálta. Éilíonn sé seo aird ghéar ar lubrication in aon oibríocht fhoirmithe ina bhfuil tíotáiniam i dteagmháil (go háirithe teagmháil ghluaisteach) le díslí miotail nó le trealamh foirmithe eile.

Léiríonn gráid éagsúla tíotáiniam neamhchóimhiotail ATI difríochtaí foirmiúlachta. Léiríonn gráid 1, 11 agus 17 tíotáiniam, arb iad na gráid is boige agus is insínte iad, an fhoirmiúlacht is mó. Tá láidreachtaí beagán níos mó tíotáiniam Grád 2, 7 agus 16 fós sách foirmithe, ach níos lú ná Gráid 1, 11 nó 17. Mar gheall ar neart níos airde tíotáiniam Grád 4 is é an cóimhiotail tíotáiniam CP is lú foirmiúla é.

De ghnáth, tá dromchlaí tíotáiniam inghlactha le haghaidh oibríochtaí foirmithe mar a fhaightear ón muileann. Ba chóir gouges agus marcanna dromchla eile a thugtar isteach le linn láimhseála a bhaint trí ghreanadh. Chun scoilteadh imeall a chosc, ba chóir imill thuirte agus ghéar a chomhdú go réidh sula ndéantar iad.

Creimeadh Ginearálta

Tá friotaíocht den scoth ag tíotáiniam in aghaidh creimeadh i raon leathan timpeallachtaí lena n-áirítear uisce farraige, sáile salainn, salainn neamhorgánacha, bleaches, clóirín fliuch, tuaslagáin alcaileach, aigéid ocsaídeacha, agus aigéid orgánacha. Tá tíotáiniam neamh-chomhoiriúnach le fluairíd, aigéid laghdaithe láidir, réitigh loiscneach an-láidir, agus clóirín ainhidriúil. De bharr a indóite, tá Tíotáiniam Frithsheasmhach in aghaidh Creimeadh tíotáiniam nach bhfuil oiriúnach do sheirbhís ocsaigine íon. Ní scaoileann tíotáiniam aon iain thocsaineacha isteach i dtuaslagáin uiscí, rud a chabhraíonn le truailliú a chosc.

Creimeadh Crevice

Tá friotaíocht den scoth ag tíotáiniam in aghaidh creimthe crevice i réitigh salainn agus go ginearálta sáraíonn sé cruach dhosmálta. De ghnáth ní fhulaingt tíotáiniam CP CP neamhchóimhiotail (gráid 1, 2, 3, agus 4) creimeadh scáinne ag teochtaí faoi bhun 80 céim (175 céim F) ag aon pH. Tá tíotáiniam CP cóimhiotalacha Pallaidiam (gráid 7, 11, 16 agus 17) níos resistant agus de ghnáth ní fhulaingt siad creimeadh crevice ag teochtaí faoi bhun 250 céim (480 céim F) ag pH níos airde ná 1.

Creimeadh faoi Thionchar Micribhitheolaíoch (MIC)

Is cosúil go bhfuil tíotáiniam díolmhaithe ó MIC. Fulaingíonn siad bithshalú, ach is féidir é seo a rialú trí chlóiríniú (rud nach lagaíonn tíotáiniam).

Creimeadh Galvanic

Cé gur miotail imoibríoch é, mar gheall ar chobhsaíocht mhór an scannáin éighníomhach a fhoirmíonn ar a dhromchla, is gnách go léiríonn tíotáiniam iompar uasal. Mar sin feidhmíonn sé mar chatóid nuair a dhéantar é a chomhcheangal le miotail eile. Níl tionchar ag creimeadh galvanach ar tíotáiniam, ach is féidir le creimeadh miotail eile a luathú.

Scáineadh Creimeadh Strus

Tá friotaíocht den scoth ag tíotáiniam maidir le scoilteadh creimeadh strus i réitigh salainn clóiríd te.

Creimeadh Creimeadh

Léiríonn tíotáiniam friotaíocht sármhaith i gcoinne creimthe sreafa agus creimthe creimthe ag treoluasanna os cionn 40 m/soicind.

Briseadh Hidrigin

Tá tíotáiniam so-ghabhálach do bhrabú hidrigine i gcásanna áirithe. Go ginearálta is lú an fhadhb é seo do chóimhiotail tíotáiniam de ghrád 1 agus de ghrád 2 ar neart íseal- ná mar atá do chóimhiotail tíotáiniam ar neart níos airde. Tarlaíonn ionsú hidrigine ag tíotáiniam de ghnáth nuair a bhíonn an teocht os cionn 80 céim (175 céim F), agus tá an tíotáiniam cúpláilte go gal le miotail gníomhach nó le sruth brúite nó nuair a bhíonn an pH níos lú ná 3 nó níos mó ná 12.

Úsáideann iarratais ar fhrithsheasmhacht creimthe de ghnáth CP-Ti (ASTMGrades 1, 2, 3, 4), atá frithsheasmhach in aghaidh creimeadh go maith ach ábhair neart íseal. Úsáidtear iad seo in umair, malartóirí teasa, soithí imoibreora, etc., faoi seach le haghaidh gléasraí próiseála ceimiceacha, díshalannaithe agus giniúna cumhachta. I gcás roinnt iarratais creimeadh, úsáidtear ASTM Gráid 7, 8, agus 11. Réimse míochaine, Grád 2 a úsáidtear go hiondúil i bhfeidhmchláir ar a bhfuil neart íseal, ach de ghnáth úsáidtear Grád 5 (Ti-6Al-4V) in feidhmchláir a éilíonn neart níos airde.

Úsáideann feidhmchláir ard-neart cóimhiotail tíotáiniam ar nós Ti-6Al-4V, Ti-8Al-1Mo-1V, Ti-6Al-2Sn-4Zr-2Mo, Ti-6Al- 6V-2Sn, Ti-10V-2Fe-3Al, i measc daoine eile, ach tá an cóimhiotal Ti-6Al-4V uathúil mar chumasc sé sraith de airíonna suimiúla, inoibritheacht maith agus taithí táirgthe, agus infhaighteacht tráchtála ard. isteach sa chaighdeán ar a gcaithfear cóimhiotail eile a chur i gcomparáid nuair a bhíonn cóimhiotail tíotáiniam á roghnú le haghaidh feidhmeanna sonracha.

Aistriú Teas

Tá feidhm mhór thionsclaíoch do tíotáiniam in iarratais aistrithe teasa arb é uisce farraige, uisce goirt nó uisce truaillithe an meán fuaraithe. Úsáidtear comhdhlúthadáin tíotáiniam, malartóirí teasa bhlaosc agus feadán, agus malartóirí teasa pláta agus fráma go forleathan i ngléasraí cumhachta, scaglanna, córais aerchóirithe, gléasraí ceimiceacha, ardáin amach ón gcósta, longa dromchla agus fomhuirí.

Tá na milliúin troigh de fheadáin tíotáiniam táthaithe i seirbhís comhdhlúthadáin gléasra cumhachta, agus níor tuairiscíodh aon teipeanna mar gheall ar chreimeadh ar thaobh an uisce fuaraithe.

DSA-Anóidí Cobhsaí Toiseacha

Mar gheall ar airíonna uathúla leictriceimiceacha an DSA tíotáiniam is é an t-aonad is tíosaí ar fhuinneamh é chun clóirín, clóráit agus fochlóirít a tháirgeadh.

Díshalannú

Mar gheall ar a fhriotaíocht shármhaith ar chreimeadh, ar chreimeadh agus ar éifeachtacht ard comhdhlúthaithe, is ábhar cost-éifeachtach agus iontaofa é tíotáiniam do chodanna ríthábhachtacha de ghléasraí díshalannaithe. Mar gheall ar úsáid mhéadaithe feadáin táthaithe le ballaí an-tanaí tá tíotáiniam iomaíoch le copar-nicil.

Eastóscadh agus Leictrea-Miotail a Bhuaigh

Is rogha eile atá neamhdhíobhálach don chomhshaol do phróisis bruithnithe é eastóscadh hidrometallurgical miotail ó mhianta in imoibreoirí tíotáiniam. Is fachtóirí iad an saolré leathnaithe, éifeachtúlacht fuinnimh mhéadaithe, agus íonacht níos mó táirgí a chuireann chun cinn úsáid leictreoidí tíotáiniam i leictreoidí a bhuaigh agus a leictrealú miotail amhail copar, óir, mangainéise agus dé-ocsaíd mhangainéise.

Leighis

Úsáidtear tíotáiniam go forleathan le haghaidh ionchlannáin, feistí máinliachta, cásanna séadaire agus lártheifneoirí. Is é tíotáiniam an ceann is bith-chomhoiriúnach de na miotail go léir mar gheall ar a fhriotaíocht in aghaidh ionsaí ag sreabhán coirp, a ard-neart agus a mhodúil íseal.

Próiseáil Hidreacarbóin

Tá an gá atá le saolré trealaimh níos faide, in éineacht le ceanglais maidir le níos lú ama neamhfhónaimh agus cothabhála, i bhfabhar úsáid tíotáiniam i malartóirí teasa, soithí, colúin agus córais píopaí i scaglanna, gléasraí GNL agus ardáin amach ón gcósta. Tá tíotáiniam díolmhaithe ó ionsaí ginearálta agus scoilteadh strus-chreimeadh ag hidreacarbóin, suilfíd hidrigine, sáile agus dé-ocsaíd charbóin.

Feidhmchláir Mhara

Mar gheall ar ard-dhianacht, ard-neart agus friotaíocht eisceachtúil creimthe/creimthe, tá tíotáiniam á úsáid faoi láthair le haghaidh comhlaí liathróide fomhuirí, caidéil dóiteáin, malartóirí teasa, teilgin, ábhar cabhlach le haghaidh báite farraige domhain, córais tiomána scaird uisce, córais fuaraithe agus píobaireachta long-chláir.

Próiseáil Cheimiceach

Úsáidtear soithí tíotáiniam, malartóirí teasa, umair, agitators, fuaraitheoirí, agus córais píopaí i bpróiseáil comhdhúile ionsaitheach, mar aigéad nítreach, aigéid orgánacha, dé-ocsaíd chlóirín, aigéid laghdaithe bac agus suilfíd hidrigine.

Feidhmchláir Struchtúrtha/Ailtireachta

Titanium's use as an architectural material is rapidly gaining worldwide acceptance. Its corrosion resistance, light weight, strength, durability, soft metallic appearance, and almost unlimited life span give titanium a cost-effective edge over other materials. Typical areas include roofs, ceilings, exterior wall panels, sculptures and monuments.

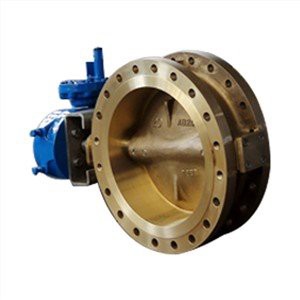

Comhla Féileacán Raon Táirgthe Caighdeánach
	Aicme ANSI 150	Aicme ANSI 300	Aicme ANSI 600
Rátáil-Psi	285	740	1440
Barra rátála-Barra	20	50	100
Méid-orlach	2-60	2-48	2-24
Méid-mm	DN50-DN1500	DN50-DN1200	DN50-DN600
TESTING Tástáil	API 598
Sonraíocht Aghaidh Le Aghaidh	ANSI B16.10 / API 609 / MSS-SP-68 / ISO 5752
Sonraíochtaí Deireadh Flange	ASME B16.5: Aicme 150, 300, 600 DIN ISO PN10, PN16, PN25, PN40
Ceangal	Wafer, Lugged, Flanged Dúbailte
Lámhleabhar Aisteoir-	Láimhseáil Luamháin, Oibreoir Worm Gear
Gníomhaire-Uathoibríoch	Mótar Leictreach, Gníomhú Dúbailte Aeroibrithe, Tuairisceán Earraigh Aeroibrithe
