Comhla Féileacán Seolta dé-Sraith 4000 Comhla Féileacán Treorach

Moltar an dearadh comhla comhla fritháirimh trí-shuíochán déthreorach seala ar snámh d’fheidhmchláir thionsclaíocha óna dteastaíonn -sceitheadh ​​iontaofa, dé-dhúnadh treo-i gcás coinníollacha crua ríthábhachtacha. próisis, aonrú gaile, agus foircneacha teochta; go háirithe nuair a bhíonn teorainn le húsáid ábhar bog ina suí i gcomhlaí.

I gcomparáid le comhlaí liathróide, is réiteach inacmhainne é Comhlaí Fritháireamh Trí-Rialacha Snámh-Suíochán Bi-treorach, go háirithe i suiteálacha trastomhais níos mó, a dteastaíonn níos lú tacaíochta struchtúracha uathu chun stop a chur le teann mboilgeog a chinntiú. Is é an toradh ná stoptar sceite fíorúil nialasach fiú amháin i bhfeidhmchláir ardbhrú, teocht ard, déthreo. Mar gheall ar a ngluaiseacht ceathrú casachta le haghaidh oscailt agus dúnta, tá na comhlaí éasca le huathoibriú agus féadann siad am dúnta tapa a chomhlíonadh, rud a bhíonn ag teastáil go minic le haghaidh feidhmeanna sábháilteachta.

Uillinn Suíocháin Optamaithe:

An innovative seat angle design and Stellite® hard-faced valve body seat deliver a longer seal life and improved abrasion resistance, even after extensive cycling. Designed to eliminate wedging or binding of the disc, and lower the operating torque, the floating seat bi-directional seal triple offset valves can REDUCE TOTAL COST OF OWNERSHIP BY UP TO 50 percent .

Suíochán Uathúil Snámhphointe:

Murab ionann agus-liathróid ina suí, comhla féileacán nó comhlaí plocóidí, déanann an chomhla féileacán fhritháireamh triarach seala trí-shnámh Snámhán féin-coigeartú chun comhbhrú séala a dháileadh go cothrom. Cruthaíonn suíochán ar snámh agus fáinne leathan séala tacaíochta aghaidhe Séala NÍOS FEARR chun deireadh a chur leis an gceangal agus chun feidhmíocht a fheabhsú.

Miotal-go-Séalú Miotail:

Seachadann an suíochán miotail meaisínithe beachta agus an fáinne séala múchadh iontaofa agus déthreo i{-fheidhmchláir ardteochta, ardbhrú agus dianseirbhíse i measc nithe eile. Éascaíonn dearadh na suíochán cónúil dronuillinn FRICTION beagnach-LÍON IN-SÉALÚ LÍNE.

Séalaithe Laminated

Déanta as cruach dhosmálta agus graifít ina saothraítear rónta multilevel chun a chinntiú go bhfuil an chomhla ZERO SCEITEACH IN ARD AER PRESSURE IARRATAS.

Dearadh Séala Seafta Nuálaíoch:

Ligeann sé do RIALÚ astaíochtaí FUGITIVE níos fearr (ISO 15848, Aicme AH) faoi rothaíocht theirmeach athfhillteach, agus laghdaítear AM FÉIDEARTHA SÍOS.

Cad is Suíochán Snámh ann?

Séala Dearfach:fáinne séalaithe gabháil leis an Suíochán.

Séala droim ar ais:suíochán gabháil leis an fáinne ina saothraítear rónta tar éis dí-áitiú micreascópach.

Ábhair Foirgníochta

• Standard: A216 WCB, A351 CF8M

• Special (upon request): Duplex, Superduplex, LCC/LCB, WC6, CF3M, Monel®, Inconel®, Hastelloy®, Alloy 20

Raon Méid

• 4" up to 64", in a single piece cast body

Rátálacha Brú

• ASME Class 150Lb, Class 300Lb, Class 600Lb

DN (mm)	NPS (orlach)		Brú
Aicme150	Aicme300	Aicme600
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•

Raon teochta

• -140℉ up to 1022℉; -60 degree up to 550 degree

• Up to 1200℉ (649 degree ) possible with Shaft extension

Cumraíochtaí Coirp

• Lug

• Double Flanged

• Wafer

• Buttweld

Comhlíonadh

• API 609 and ASME B16.34 valve design standard

• Zero leakage as per API 598

• API 607, 6th edition: Fire Tested

• EPA Method 21 (Fugitive Emissions Compliance)

• ISO 15848, Class BH, level C03 is our standard offering. Class AH, level C02 is an optional offering

• Quality certification as per ISO 9001

Brú Tástála

• Shell Test Pressure: Nominal Pressure1.5

• Positive Test Pressure: Nominal Pressure 1.1

• Reverse Test Pressure: Nominal Pressure 1.0

• Positive and Reverse Air test Pressure: 0.6Mpa

Ba cheart comhlaí féileacán fritháirimh trí shuíochán ar snámh dé-séala threoracha nó trí-fhritháireamh a úsáid nuair a éilíonn an feidhmchlár stoptar teann mboilgeog déthreorach ach ní cheadaíonn sé úsáid a bhaint as rubar-líneáilte comhla féileacán mar gheall ar theocht íseal / ard agus brú ard.

Sonraigh Fáinne Séalaithe

■ Disc Seal is Multi-level seal. When seal wear, The seal can be repaired by tight the bolts of disc to extrude the sealing ring.

■ Disc sealing ring is forged metal ring. When fully opening, the scour of medium at high speed will not damage the valve, which prolongs the working life.

Sonraí Dearaidh Eile

■ Dynamic seal structure makes long-term seal of packing to extend the maintenance-free period.

■ Fish scale combination packing system,Which ensures Valve Maximum leakage rate Less than or equal to 20ppm.

■ Stem blow-out proof according to API609

■ Actuator connection platform according to ISO5211.

Comhla cáilíochta préimhe a íoslaghdaíonn do chostas úinéireachta

Ní gnách go gceanglfá táirge préimhe le coigilteas costais. Mar sin féin, tá an réaltacht an-difriúil le comhlaí féileacán fhritháireamh triarach suíochán dé-threoch.

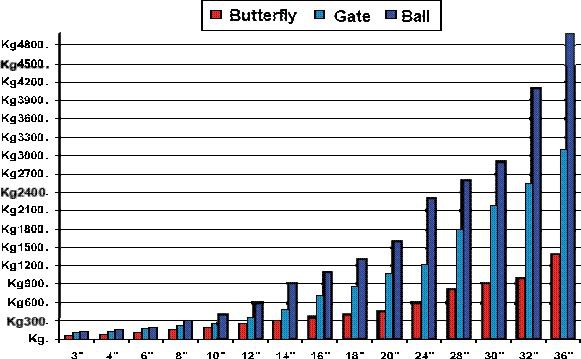

Déanta na fírinne, déanann ár gcustaiméirí comhlaí liathróide, geata agus cruinne a athsholáthar go rialta agus laghdaítear go mór spás agus meáchan, agus baintear leas láithreach ag costais suiteála níos ísle.

Baineadh úsáid fhorleathan as comhlaí fritháireamh triple i ngach iarratas ina bhfuil aonrú dearfach ag teastáil. Ceadaíonn an dearadh cas ceathrú agus an chasmhóimint reatha íseal freisin do shreabhadh cruinn agus rialú brú. Le ár gcomhlaí is féidir fíor-aonrú agus cumais rialaithe a chomhcheangal i dtáirge amháin i gcoinne an ghnáthghá le dhá chomhlaí ar leith. Ina theannta sin, ciallaíonn chasmhóiminte íseal freisin costas actuation íseal.

Mar sin, cad a tharlaíonn nuair a shuiteáil tú agus nuair a thosaíonn tú ag oibriú na comhla? tá comhla fritháirimh trí-shuíochán treo ar snámh deartha le bheith beagnach saor ó chothabháil agus níl gá le cothabháil phleanáilte i bhformhór na bhfeidhmchlár, rud a shábhálann costais bhreise thar a saolré.

ATHTHAIRE GO SÁBHÁILTE DO NA COMHLAÍ REATHA GAN BI-COLA FÓTAIR FHOSTAITHE TRÍTHE SHÉILTE.

Replacing an existing valve can be a necessity but also a strategic choice. floating seat bi-directional seal triple offset valve's bi-directional zero leakage and inherently fire safe design allows our customers to easily replace gate, ball and globe valves and, with our long face-to-face valves (designed in accordance to ASME B16.10), this operation can be carried out without the need of any piping modification.

Is féidir le comhlaí a úsáid cuidiú freisin le teipeanna sistéamach a laghdú agus ar an gcaoi sin feabhas a chur ar an Leibhéal Iomlán Sláine Sábháilteachta (SIL); go deimhin trí úsáid a bhaint as comhlaí fritháirimh triple suíocháin ar snámh le roghnú actuator cuí, is féidir an táirge a chumrú chun cuidiú leis an bhfeidhm chosanta riachtanach.
